DSmart UXUI
2017
DSmart Overview
Dongshin was concerned about the ability to monitor and control the entire factory at once. We wanted a factory to collect and analyze the equipment and machinery data in real time so that we could clearly see all the situations in the factory, and then control the factory according to the targets we set up.
In the past, workers would only listen to machines and solve problems with experience. However, as the machine's capabilities become more diverse and the quality of its products increases, previous experience has left some room for troubleshooting problems. By setting up a data-based operating system, we can gain control over issues and phenomena at the production site. This means that the causes of sudden failure or poor quality condition can be identified and fixed.
동신은 '관리자가 현장에 없어도 공장 전체를 한 눈에 모니터링 하는 것, 그리고 자동으로 기계를 제어 할 수 없을까'에 대해 고민을 했습니다. 즉, 공장 내 설비와 기계 데이터가 실시간으로 수집, 분석되어 공장 내 모든 상황들을 일목요연하게 볼 수 있고, 이를 분석해 설정한 타겟에 따라 스스로 제어 되는 공장을 원했습니다.
과거에는 작업자가 기계의 소리만 듣고 경험적으로 문제를 해결했습니다. 하지만 기계의 기능이 다양해지고, 사출 제품의 질적 수준 요구사항이 높아짐에 따라 이전의 경험만으로 문제를 해결하기에는 다소 부족한 부분이 발생했습니다. 때문에 '데이터 기반의 운영체계' 를 갖춤으로써 생산현장에서 발생하는 현상 및 문제들의 상관관계를 얻어낼 수 있습니다. 즉, 원인을 몰랐던 돌발장애와 품질불량의 원인을 알아내어 해결할 수 있습니다.
Understand Customer

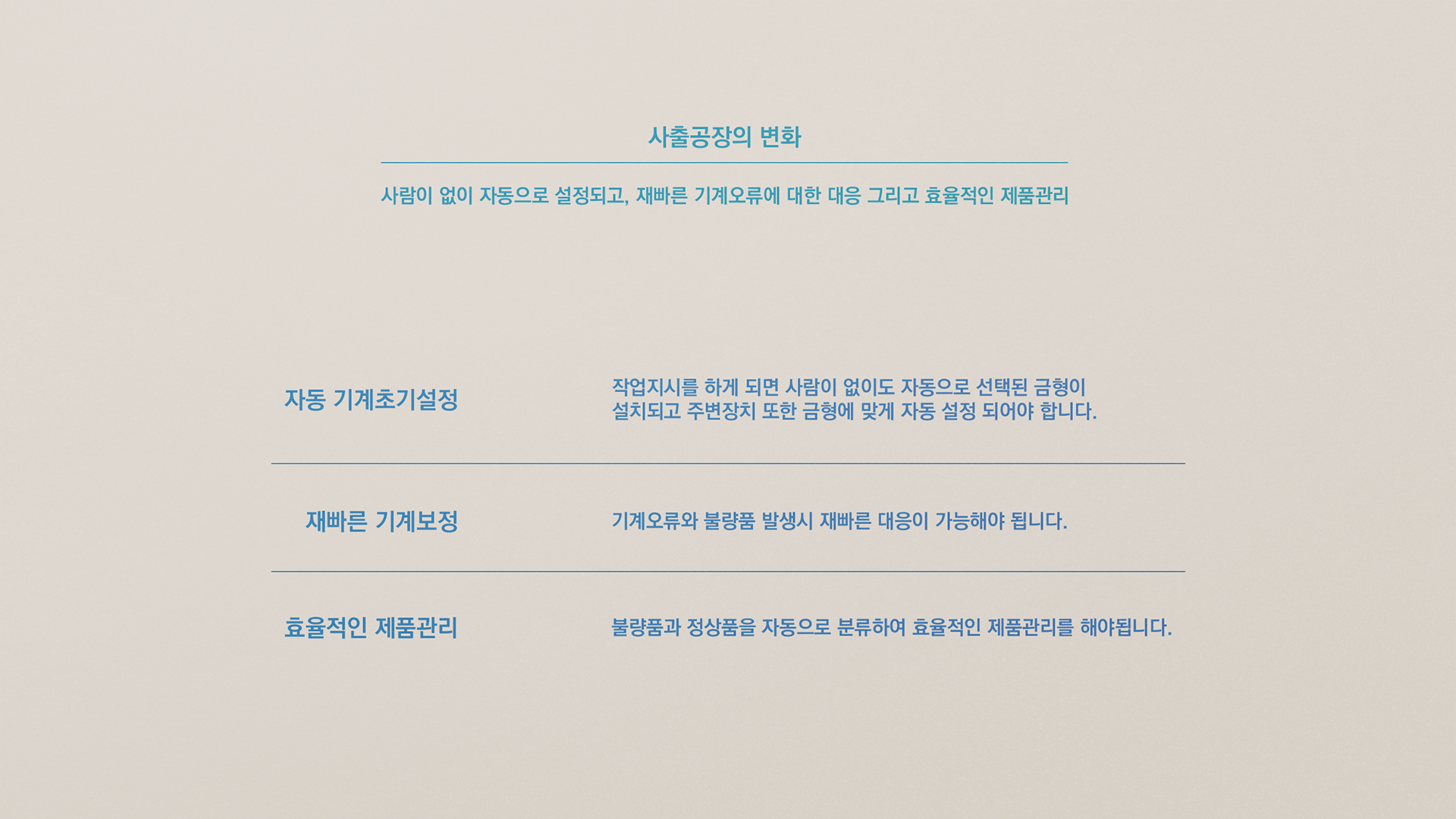

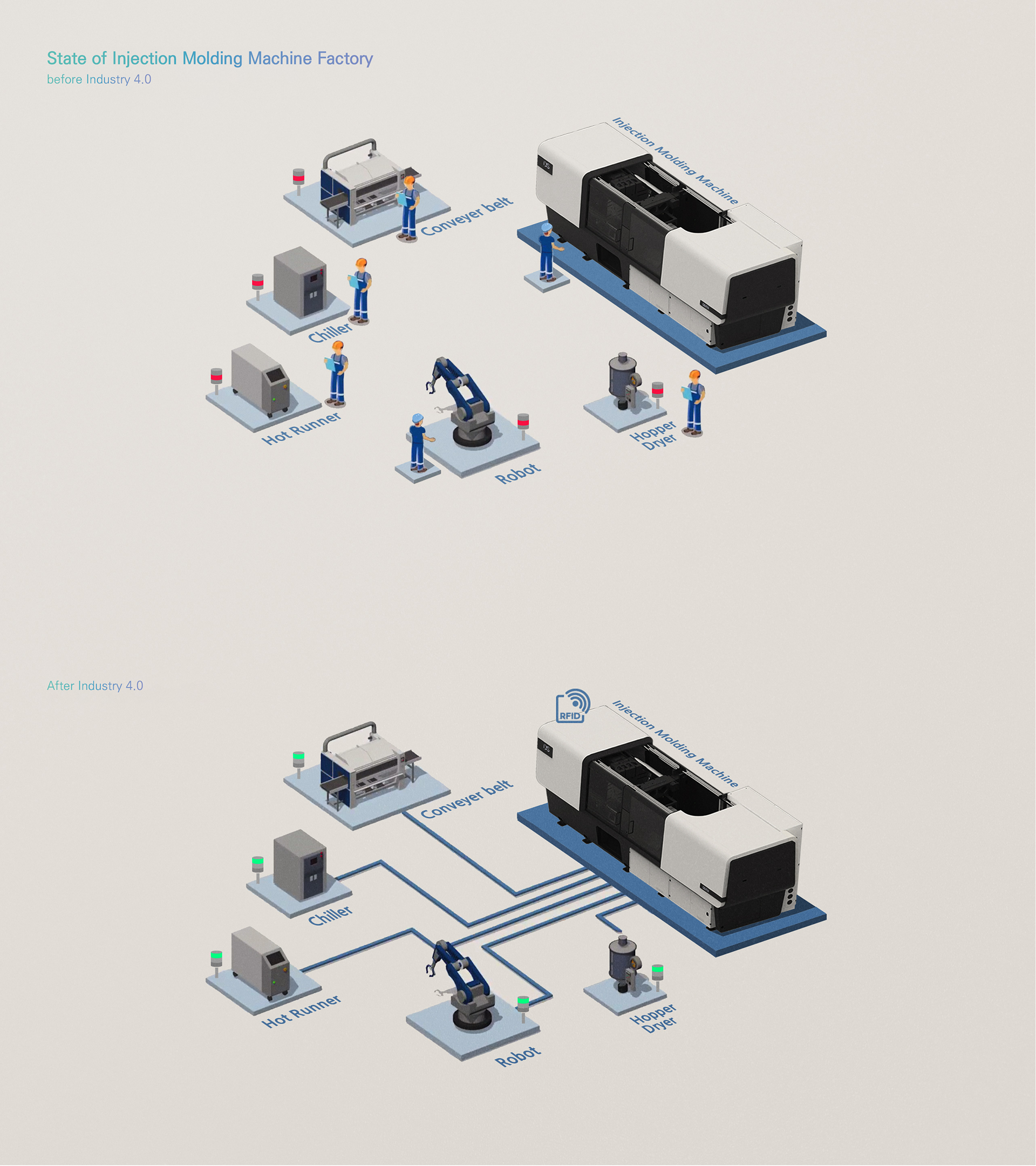

State of Injection Molding Machine Factory
Our customers must set up an Injection Molding Machine(IMM) to get their products shipped, and then they set up and check each peripheral device, too. It's all been set up and checked to loss the time, got the mistake by people.
고객들이 제품을 취출하기 위해서는 사출성형기와 5개 이상의 주변기기들을 설정하고 점검해야 됩니다. 이전까지 이 모든 것을 사람이 하나하나 설정하고 점검하였습니다. 이러한 상황은 많은 시간 소요와 빈번히 발생하는 실수 등 문제가 되었습니다.

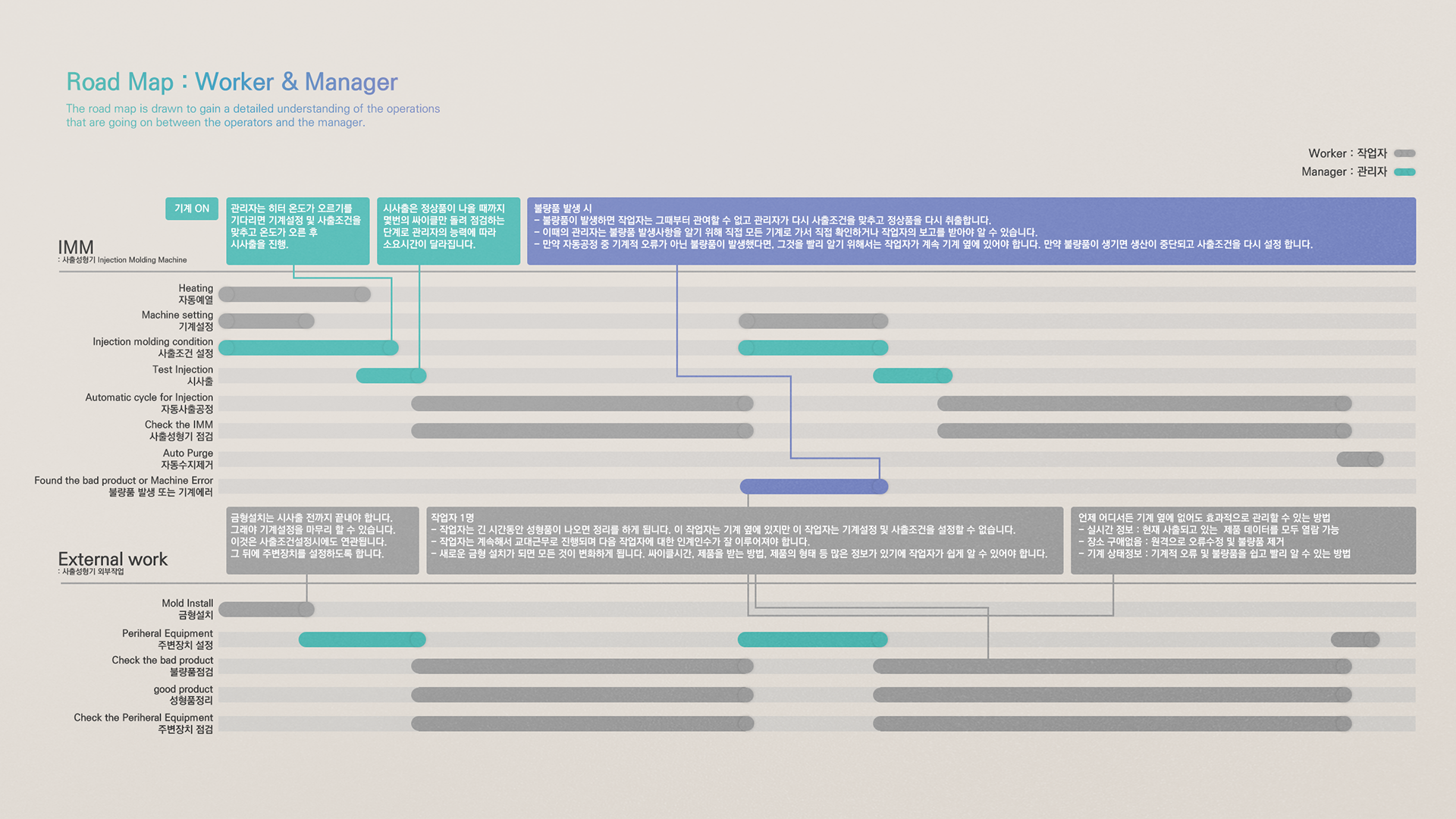

User Road Map
The road map is drawn to gain a detailed understanding of the operations that are going on between the operators and the manager. Most workers have long hours and need help from the manager when defective products occur. With continuous monitoring, it is necessary to capture defective products at the beginning to reduce loss, and need to quick action by manager.
작업자와 관리자가 진행하는 업무를 상세히 파악하기 위해 로드맵을 그렸습니다. 대부분 작업자의 업무시간은 길고, 불량품이 발생하면 관리자의 도움이 필요했습니다. 지속적인 모니터링으로 불량품을 초기에 잡아야 손실을 줄일 수 있고, 발빠른 관리자의 대응이 필요했습니다.

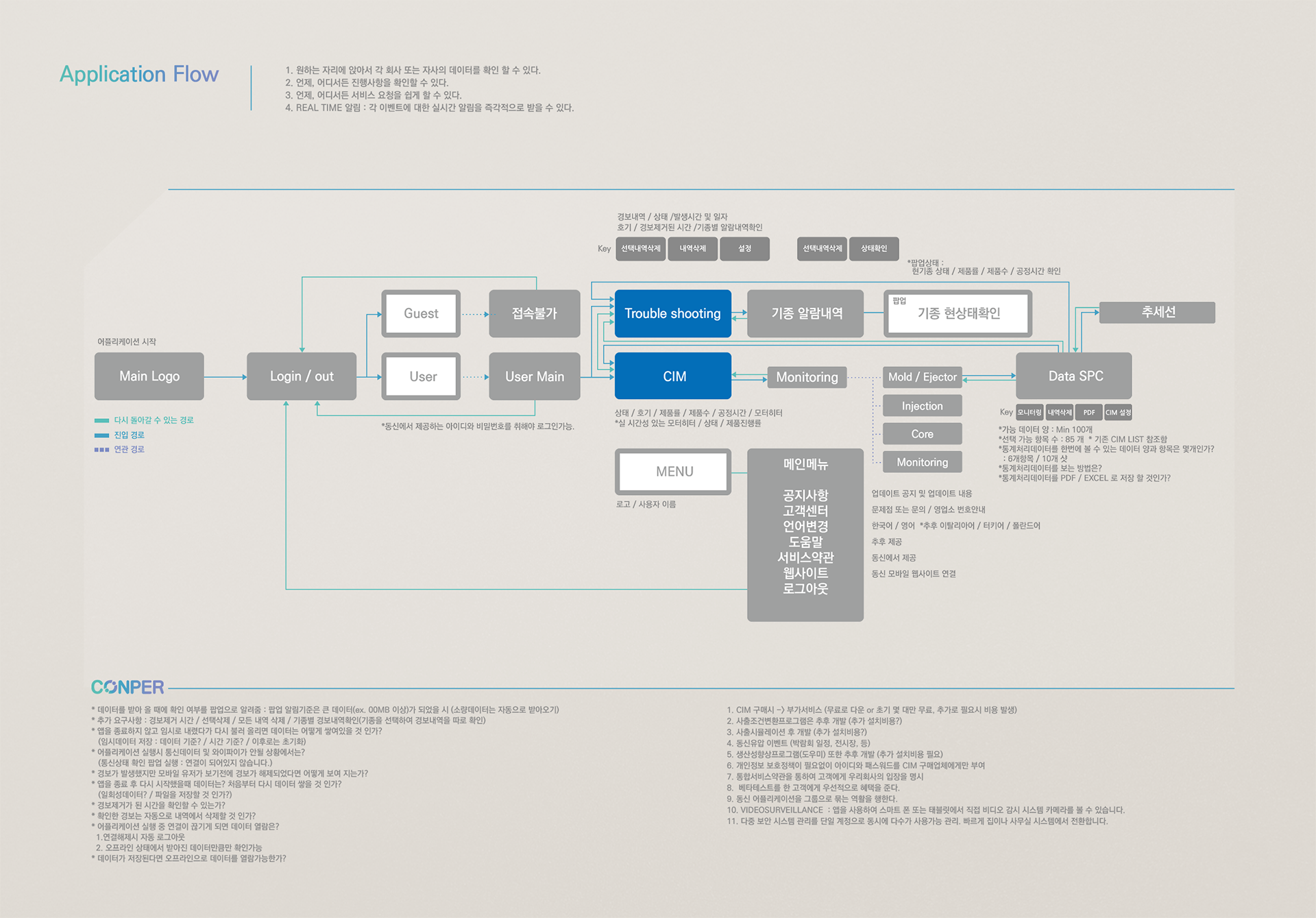

Application Flow
There are two things in the mobile that customers want : The first is to easily check and verify the current machine data. The second is to be able to detect and fix machine problems quickly.
모바일에서 고객들이 원하는 것은 두 가지로 압축되었습니다. 첫번째는 현재 기계 데이터를 쉽게 열람하고 확인하는 것입니다. 두번째는 기계에 문제가 생긴 것을 빨리 파악하고 해결할 수 있는 것입니다.

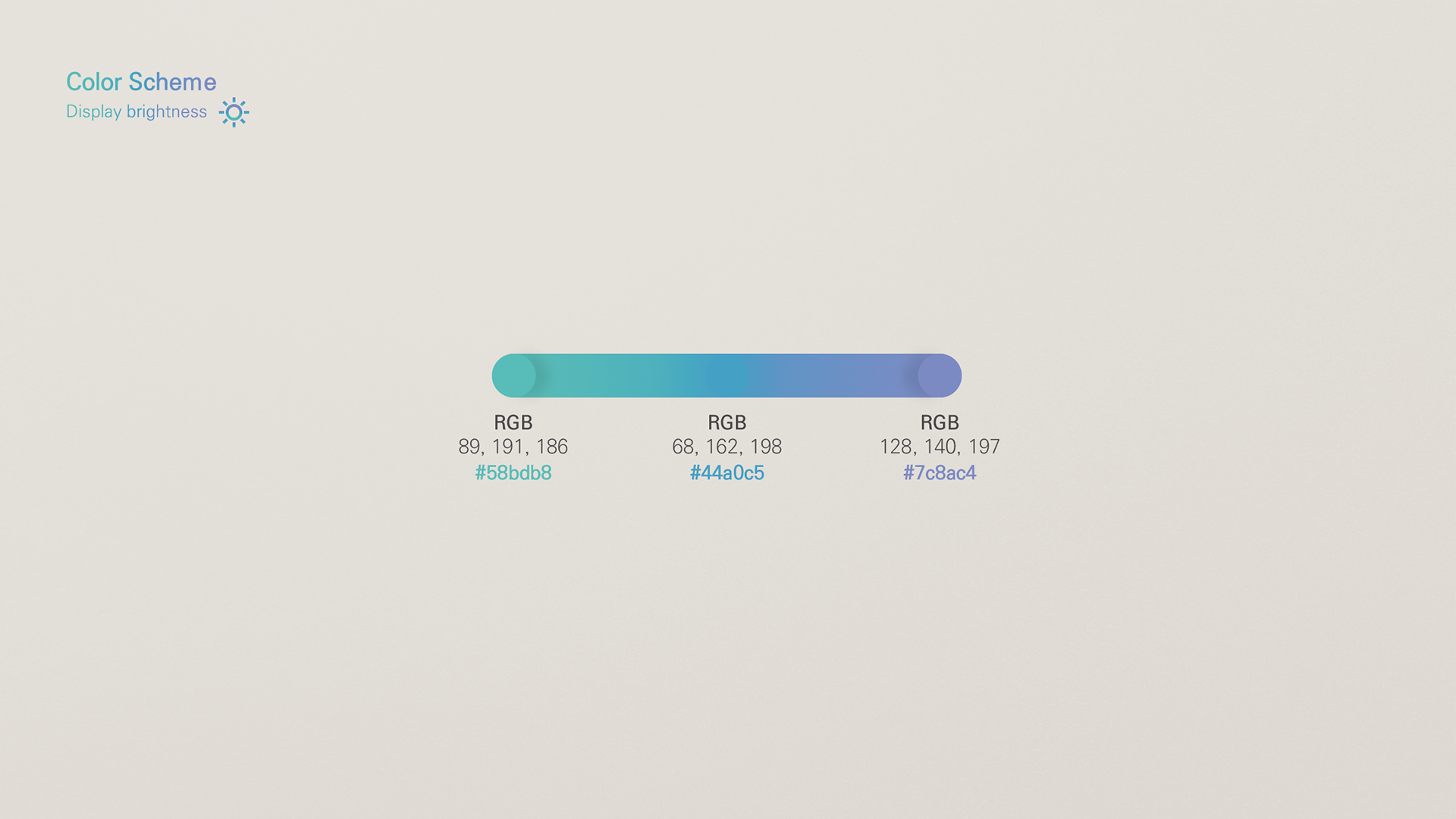

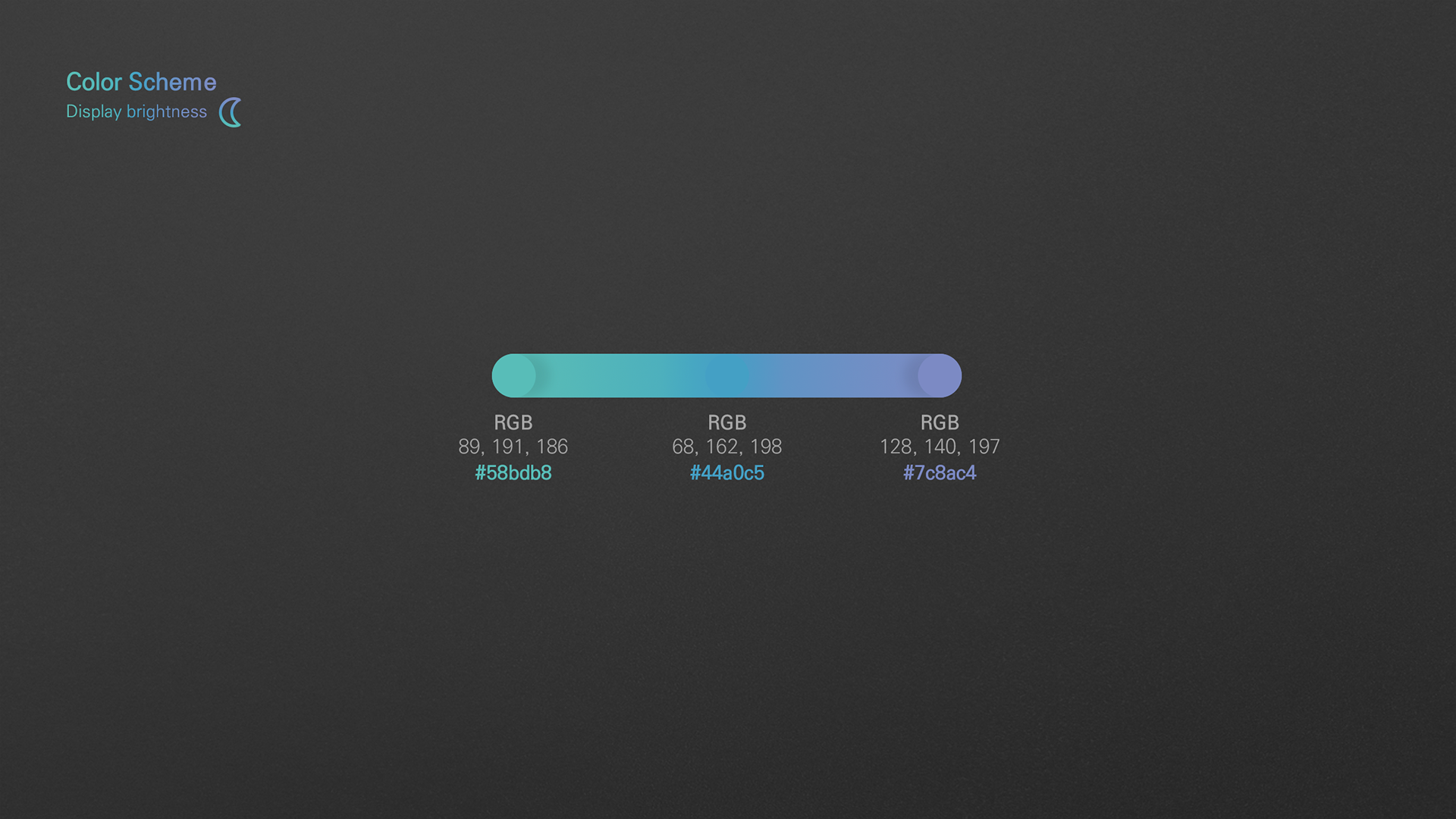

Color Theme Scheme

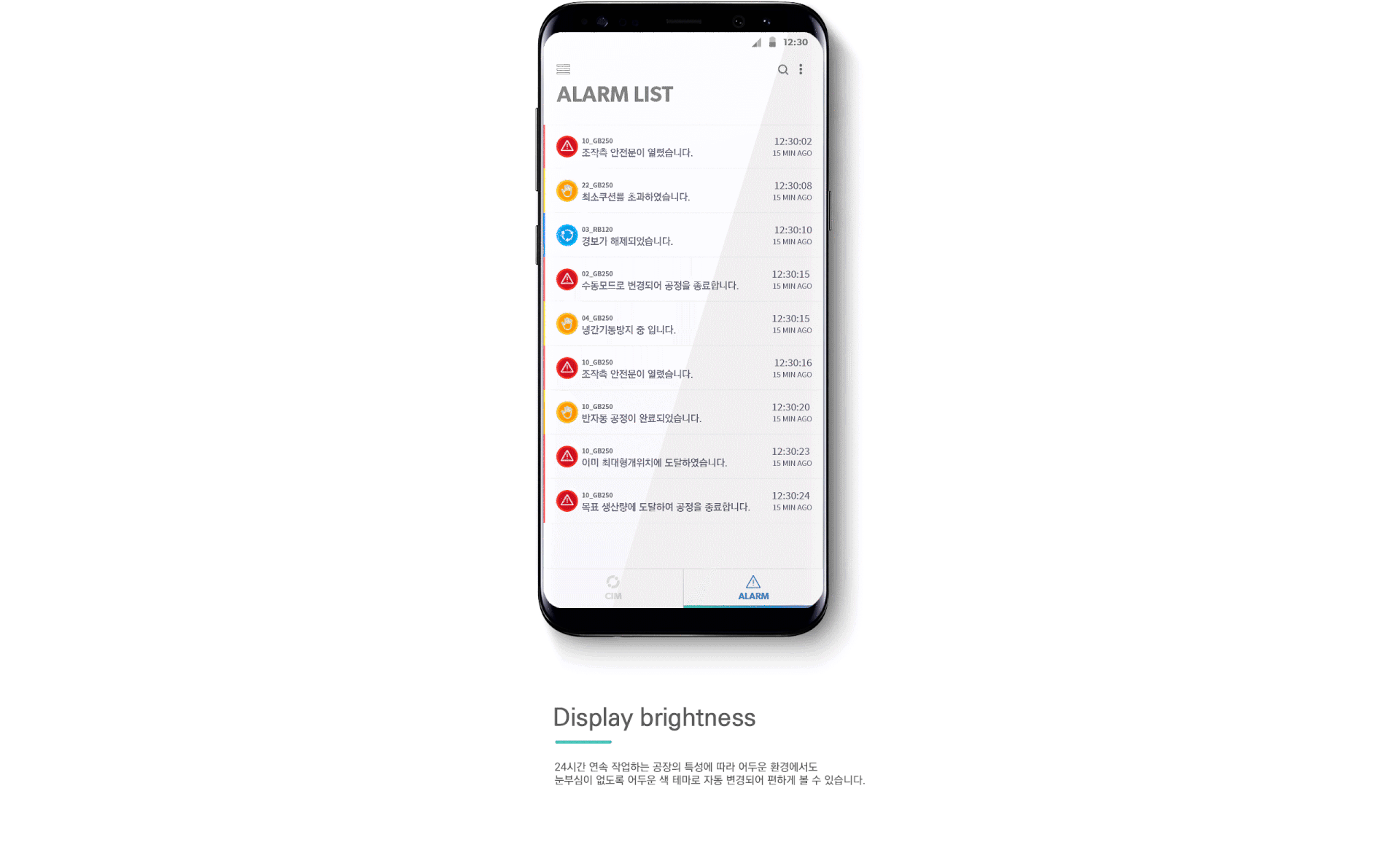

UI was executed according to CONPER BI color. The research found that the clients were in their forty and older, and they held more than a manager's seat. Customers want to watch readability of font by comfortable eyes when he use the remote program. In particular, depending on the characteristics of the factory he are working on 24 hours in a row, it automatically changes to a dark theme to make your eyes comfortable even in dark spaces.
CONPER BI 컬러에 따라 UI를 진행하였습니다. 조사에 따르면 모바일을 사용하는 고객들 대부분이 40대 이상이며 관리자 이상의 자리를 차지하고 있는 것을 알 수 있었습니다. 특히 24시간 연속 작업하는 공장의 특성에 따라 어두운 환경에서도 눈부심이 없도록 어두운 색 테마로 자동 변경되어 편하게 볼 수 있습니다.

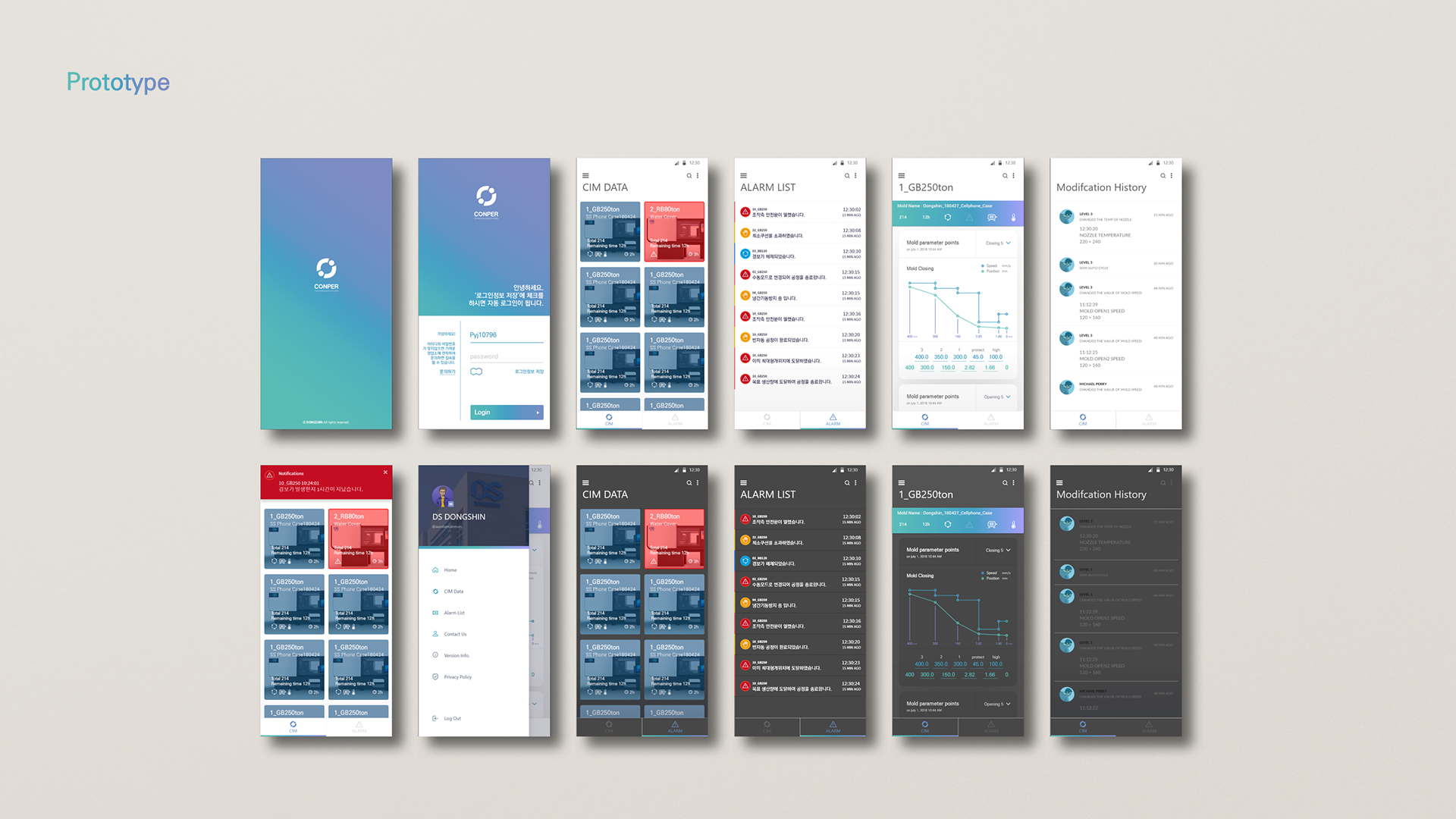

Prototype
Based on the flow, prototypes for testing were produced using simple concepts and color schemes. During this phase, we checked project and checked the plans with developers(programmer) to ensure they fit together.
플로우를 바탕으로 간단한 Concept과 Color Scheme 을 통해 테스트용 프로토타입을 제작하였습니다. 이 단계에서 개발자와 기획한 것이 잘 맞는지 확인하고 점검하였습니다.

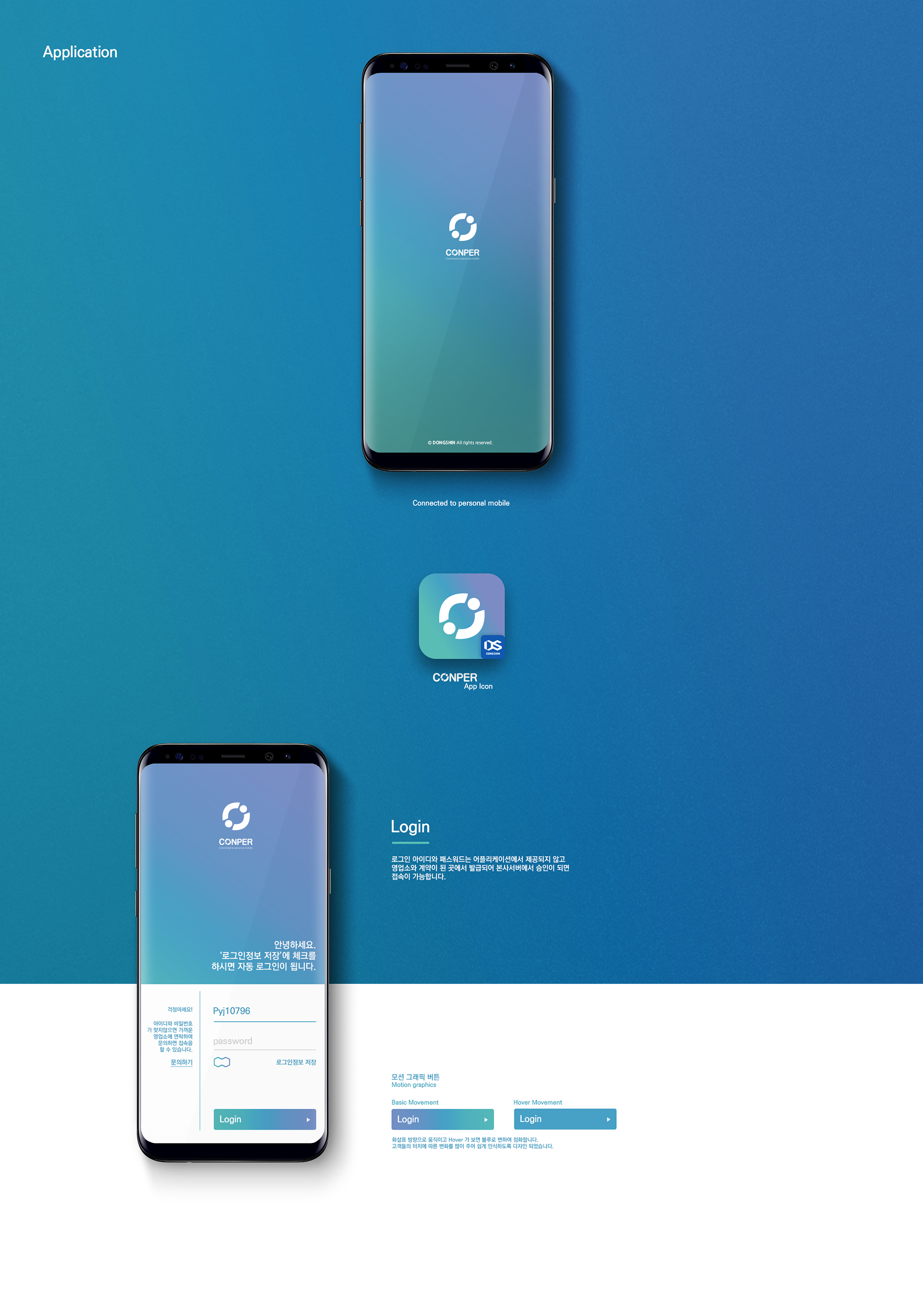

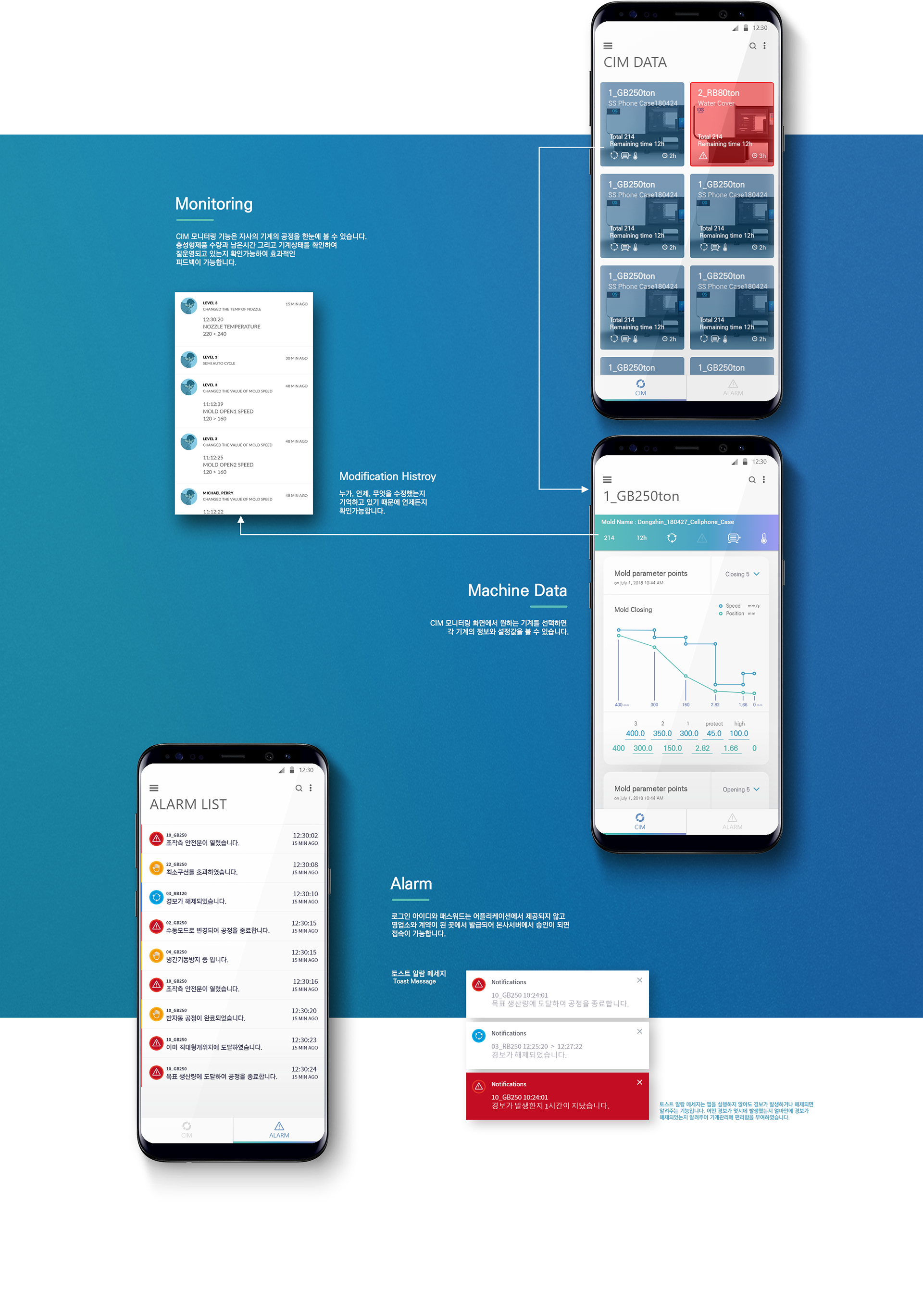

Visual Interface of Mobile
What matters in Version of mobile phones is how to recognize and view the massive amount of information at a glance.
모바일 버전에서 중요하게 생각한 것은 '방대한 양의 정보를 어떻게 하면 잘 인지하고 한눈에 볼 수 있을까' 였습니다.

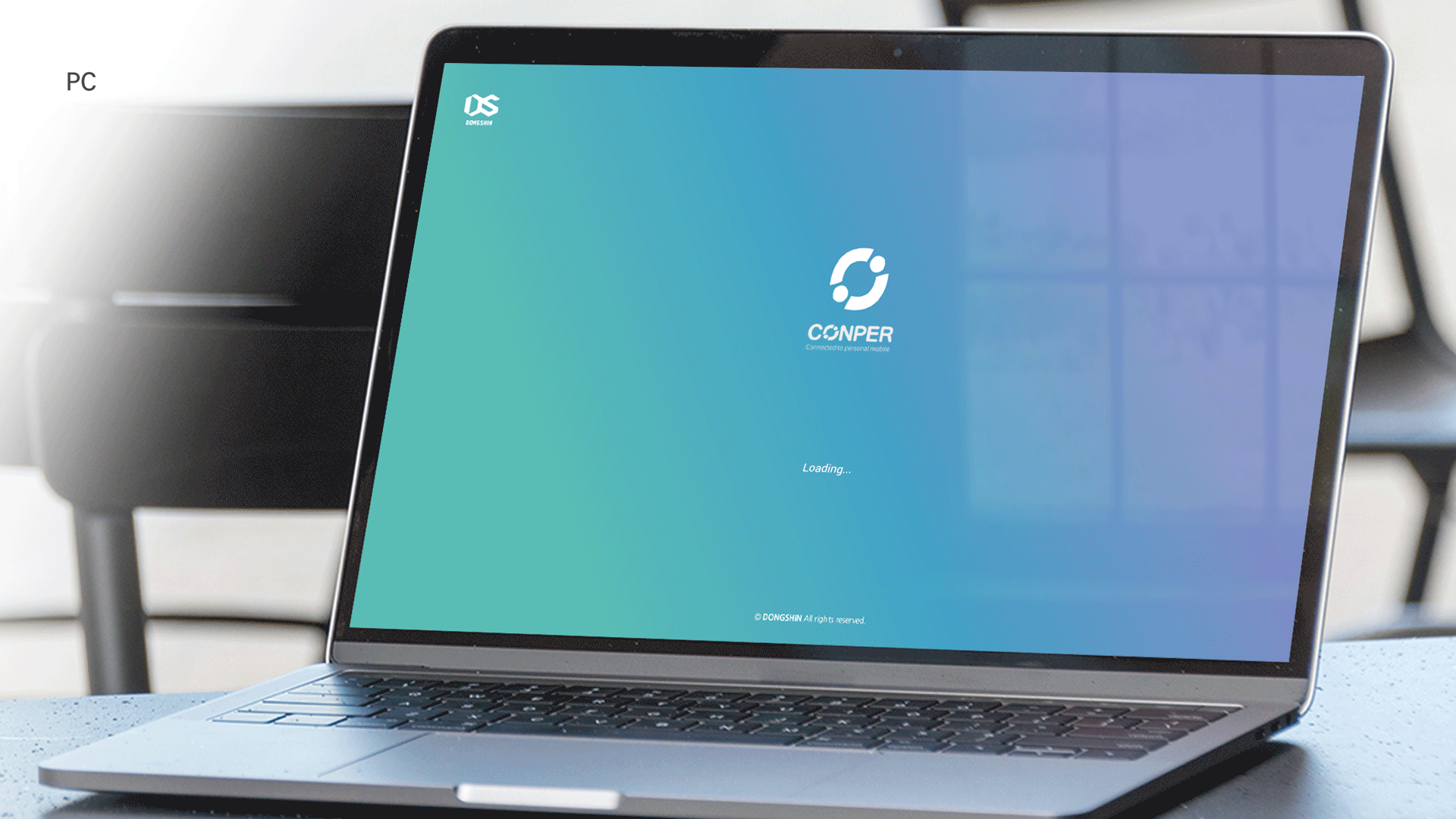

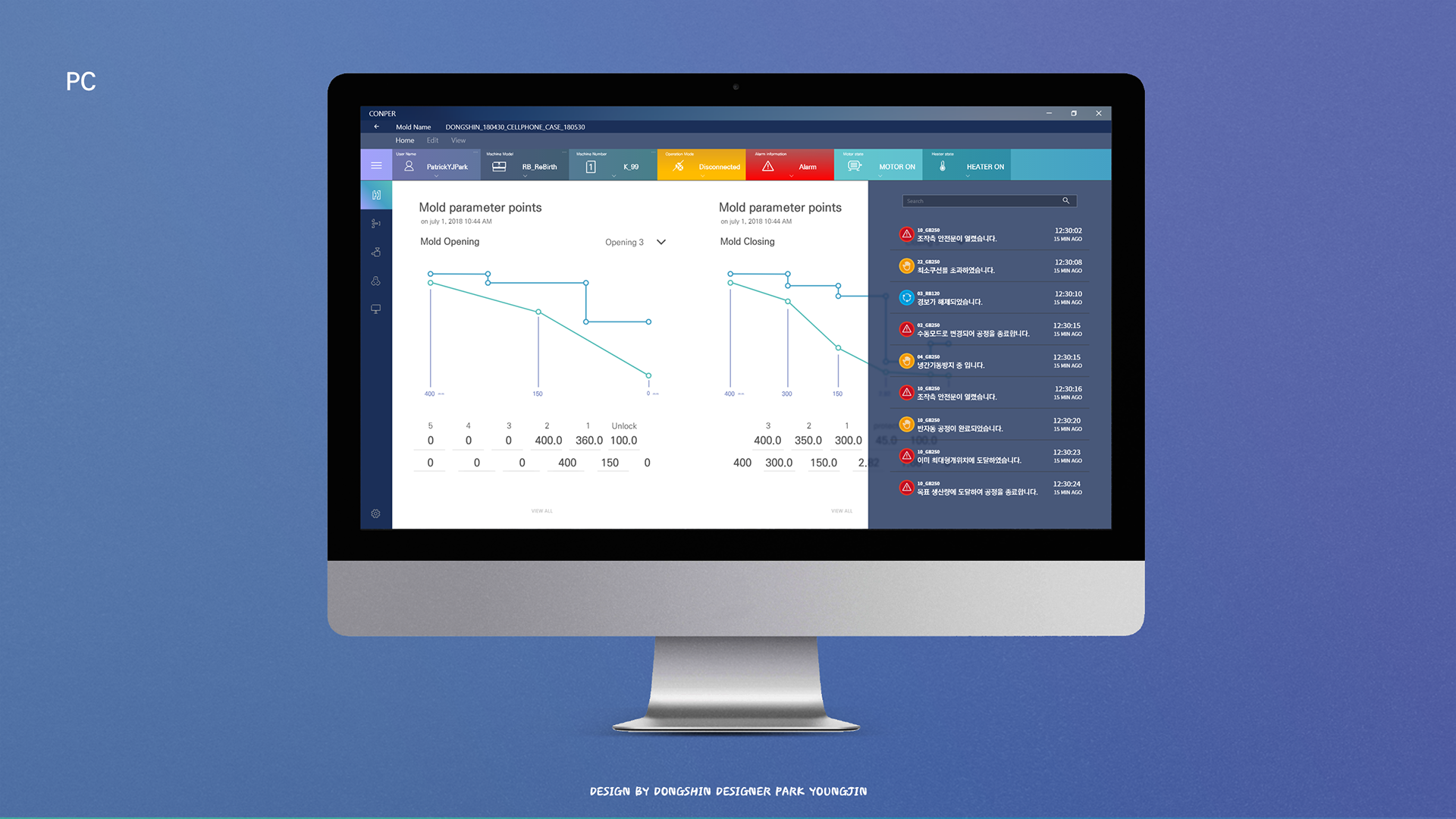

Visual Interface of PC
The PC version includes all of the features. We tried to simplify layout and flow so as not to be as difficult as possible.
PC 버전에는 모든 기능들이 포함되어 있습니다. 때문에 레이아웃과 플로우를 단순화하여 최대한 어렵지 않도록 하기 위해 노력했습니다.
